硅光 200G 设计挑战
传统硅光调制器面临两大核心矛盾：带宽瓶颈（硅的载流子耗尽效应响应速度受限）与驱动电压（Vpi）过高导致功耗剧增。

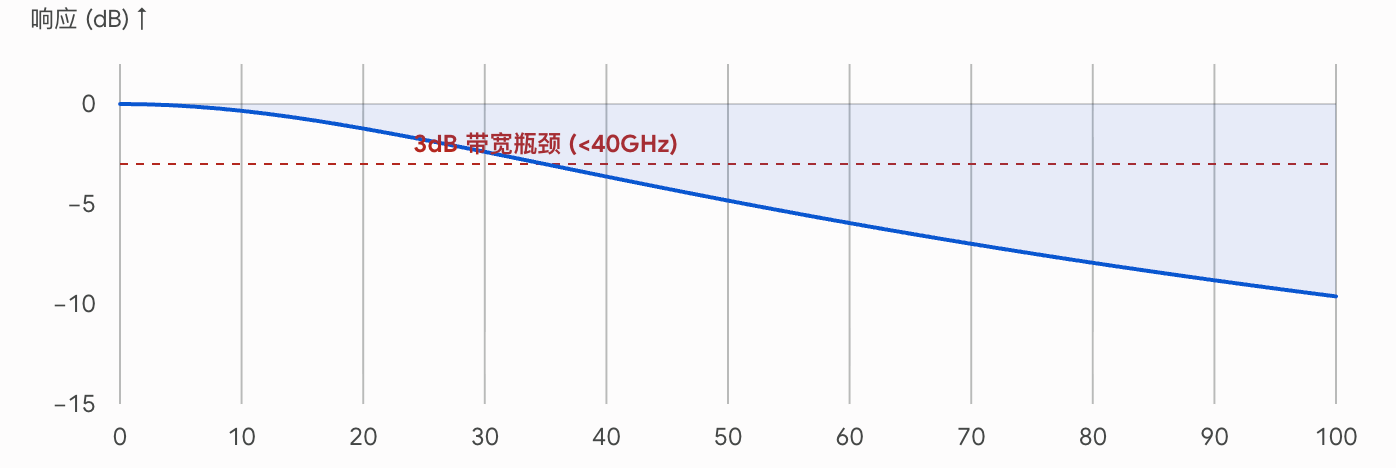

1. 带宽瓶颈与载流子耗尽效应
在理想状态，为了支持 112 Gbaud 的波特率，调制器需要极高的电光（E-O）带宽（通常 > 60 GHz），以产生清晰的 PAM4 眼图。
而在传统硅光现实中，传统的硅光调制器依赖于 PN 结的载流子耗尽效应来改变折射率。这种物理机制中，载流子的移动（即耗尽层的形成和消除）速度受到载流子迁移率和 PN 结电容的限制。在高频下，载流子无法跟上电信号的快速变化，从而导致带宽受限，眼图闭合。

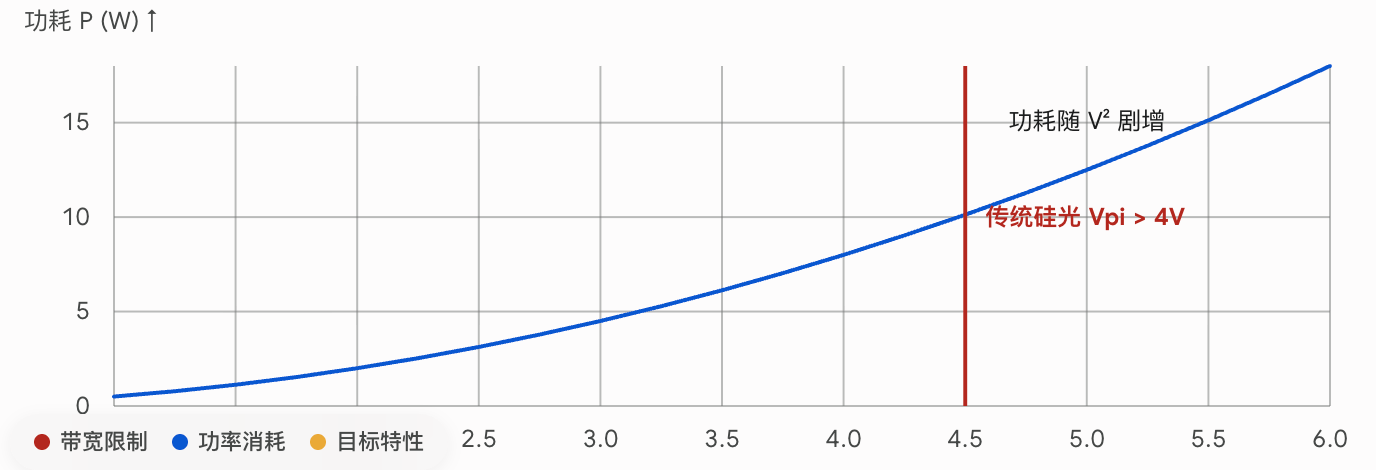

2. 高驱动电压与功耗剧增
在理想状态，为了降低系统功耗和对驱动电路的要求，调制器应具有低的半波电压（Vpi）。
而在传统硅光现实中，硅的等离子体色散效应（即载流子浓度变化引起折射率变化）较弱。为了在短距离内获得足够的相位移动，传统的解决方法是增加相位移动区的长度或增加驱动电压。
增加相位移动区的长度会增加 RF 损耗并降低带宽；为了在高速下保持足够的调制深度而提高 Vpi 时，由于功耗与电压的平方成正比（P∝V²），Vpi 的升高会导致调制器功耗剧烈增加。
埃睿光子的设计旨在打破这一平衡
1. 核心结构：非对称耗尽型 MZM（马赫-曾德尔调制器）
为了兼顾高速率与低损耗，对 MZM 的 PN 结进行了重新设计。非对称 PN 结掺杂放弃传统的波导中心对称掺杂，通过高精度离子注入工艺，采用重叠区域偏置的一维/二维非对称掺杂结构。
在保证光场与耗尽区高重叠积分的同时，高浓度 P+ 和 N+ 掺杂区尽量远离光波导核心区，最大限度降低自由载流子吸收（FCA）引起的额外光损耗，将净基波导损耗控制在 < 1.5 dB/cm。
2. 射频 (RF) 与光场匹配：行波电极设计 (TWE)
单波 200G 的超高频电信号极易衰减，“光电同速”是设计关键。采用微带线与共面波导（CPW）混合的慢波电极架构，通过精密调整电感与电容分布，使 RF 电信号相速度与光波群速度在微米尺度上精确同步。
在 > 50 GHz 的超高频下，趋肤效应会导致电阻剧增。采用厚铜（Cu）或金（Au）金属化工艺，配合低介电常数 SiO2 介质层，可有效抑制微波损耗，实现 > 65 GHz 的 3dB 电光带宽。
3. 驱动兼容性：迈向 LPO
通过优化耗尽区拓扑，将 Vpi·L 控制在 1.2 - 1.5 V·cm 之间。调制器可以直接由 4nm/3nm DSP 或 Switch ASIC 驱动，兼容 LPO（DSP-free）架构，将模块整体功耗再降低 40%。
